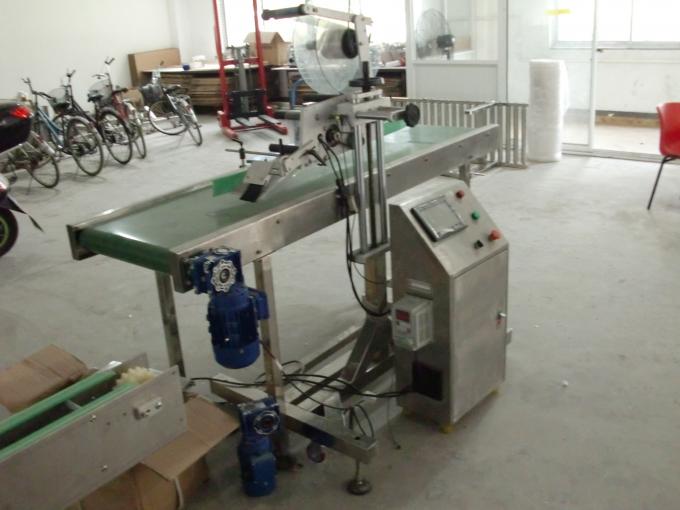

Aplicador de etiqueta de superficie plana con adhesivo autoadhesivo sobre mesa con máquina de paxinado

Descrición detallada do produto

Nome do produto:	Aplicador de etiqueta de superficie plana con adhesivo autoadhesivo sobre mesa con obxectos de alimentación da máquina de paxinado	Velocidade de saída:	20-200 unids / min
Altura da etiqueta:	15-110mm	Lonxitude da etiqueta:	25-300mm
Precisión da etiquetaxe:	± 0,8 mm	Diámetro interior do rolo de etiqueta:	76 mm
Diámetro exterior do rodillo de etiquetas:	350 mm

características

Operación	O sistema de control PLC facilita o funcionamento da máquina de etiquetaxe
Material	O corpo principal da máquina de etiquetaxe está feito de aceiro inoxidable SUS304
Configuración	As nosas máquinas de etiquetar adoptan pezas coñecidas da marca xaponesa, alemá, americana, coreana ou de Taiwán
Flexibilidade	O cliente pode escoller engadir impresora e máquina de código; pode elixir conectarse ou non co convertor.

Parámetros técnicos

Nome	Etiqueta adhesiva autoadhesiva superior de mesa Aplicador de etiquetas de superficie plana Con máquina de busca de obxectos para alimentar obxectos
Velocidade de etiquetaxe	20-200 unids / min
Altura do obxecto	30-200 mm
Espesor do obxecto	20-120mm
Altura da etiqueta	15-110mm
Lonxitude da etiqueta	25-300mm
Diámetro interior do rolo de etiquetas	76 mm
Diámetro exterior do rodillo de etiquetas	300 mm
Precisión da etiquetaxe	± 1 mm
Fonte de alimentación	220V 50 / 60HZ 0,75KW
Consumo de gas da impresora	5 kg / m2 (se engade máquina de codificación)
Tamaño da máquina de etiquetaxe	1600 (L) × 550 (W) × 1600 (H) mm
Peso da máquina de etiquetaxe	150 kg

manual operativo

1. Axuste de altura do mainframe de etiquetaxe

Axuste de altura: xire a empuñadura de axuste de axuste no sentido das agullas do reloxo para levantar o mainframe, no sentido contrario ás agullas do reloxo para baixalo.
Afrouxe a porca de fixación na parte traseira antes de axustala e suxéitaa despois de axustala.
Teña en conta que a tarxeta de despegue entrará en contacto coa correa transportadora ou os soportes do detector de pezas en traballo
Axuste do mecanismo da roda (opción)
Axuste o rodillo de sujeción de fixación de posición o máis preto posible do taboleiro frontal, sen influír na saída da etiqueta.
Apague o subministro de aire. Saque o cilindro, coloque o obxecto que debe ser suxeito entre a roda de fixación e a roda de empuxe do cilindro, faino un pouco axustado e logo está ben.

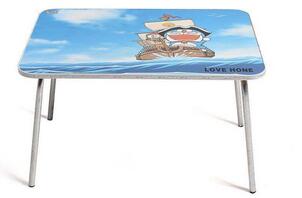

Caso:

Os requisitos do cliente:

A lonxitude da mesa plana: 500-1000mm

O ancho da mesa plana: 250-550mm

A lonxitude da etiqueta: 130 mm

O ancho da etiqueta: 160 mm

A precisión da etiquetaxe: ± 0,5 mm

Velocidade de saída: 900 etiquetas / h

Unha bandexa de saída
